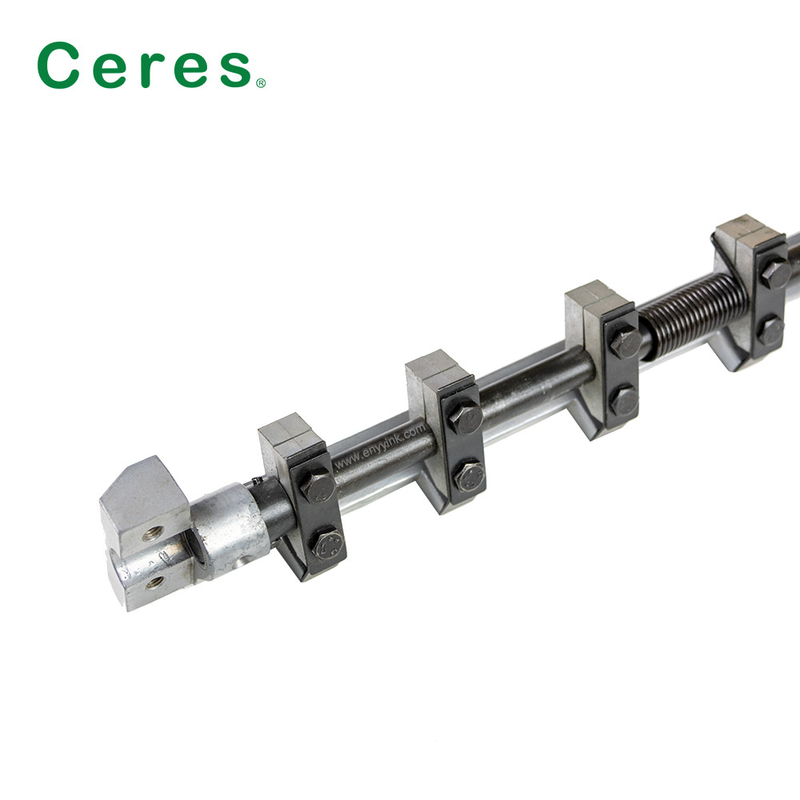

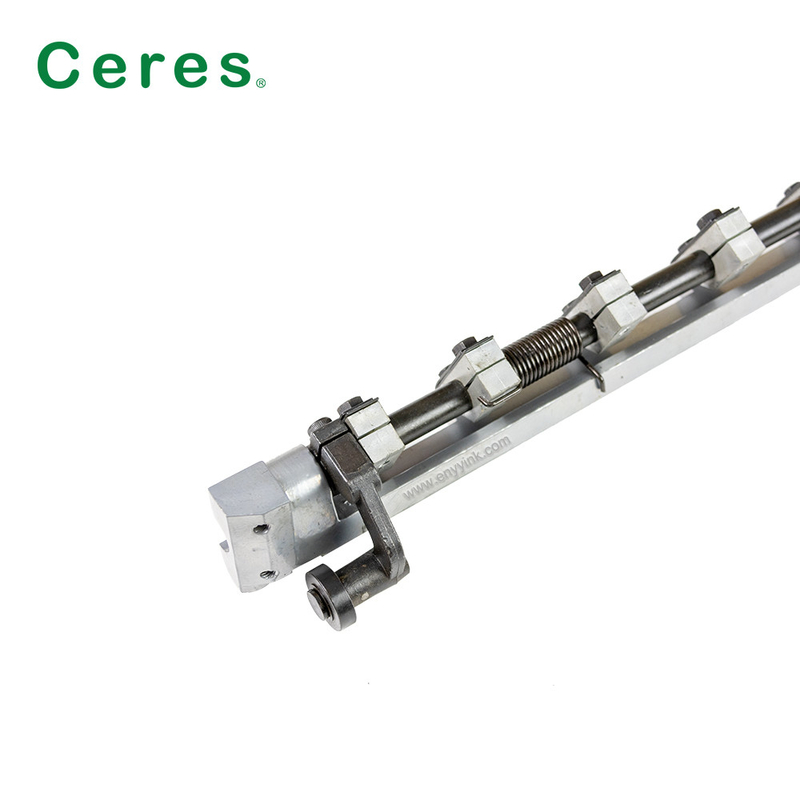

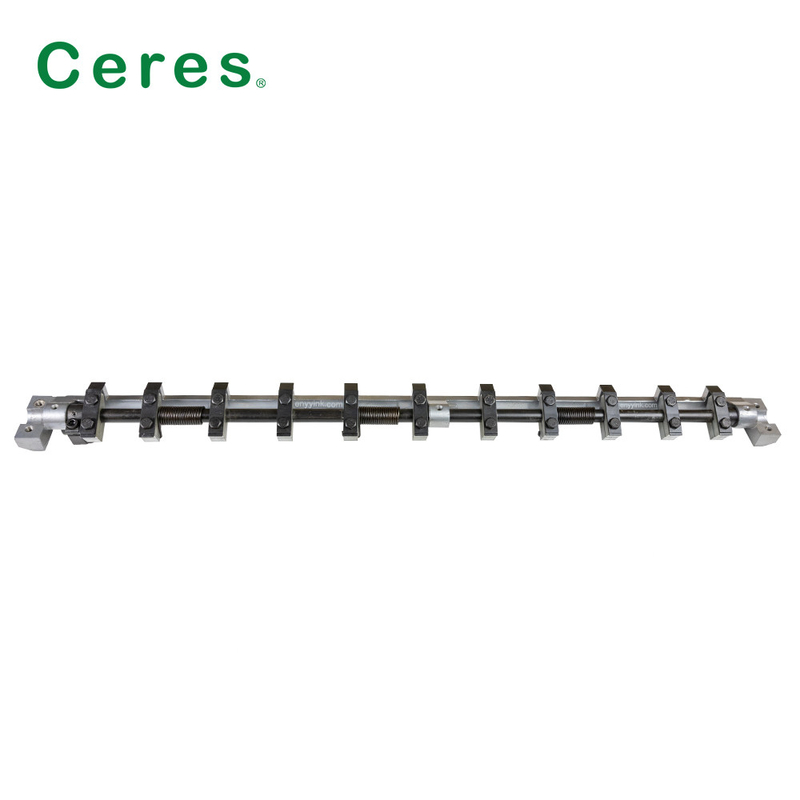

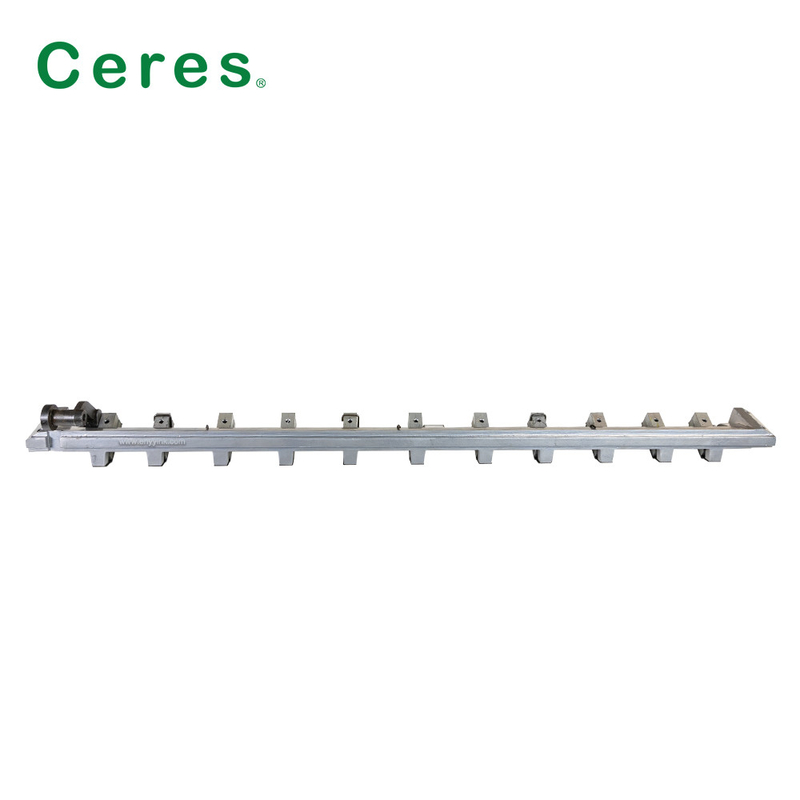

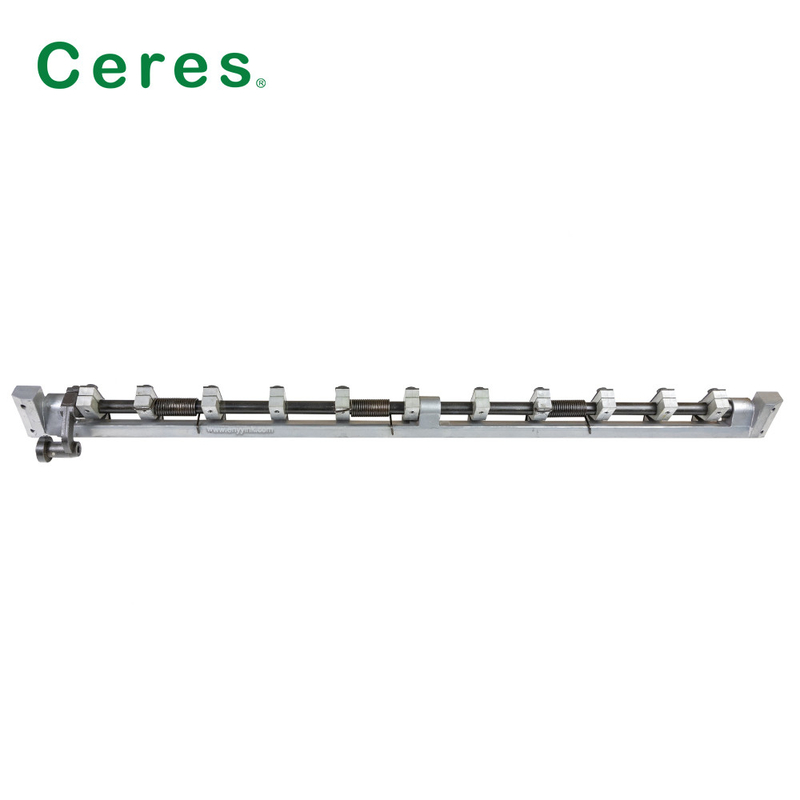

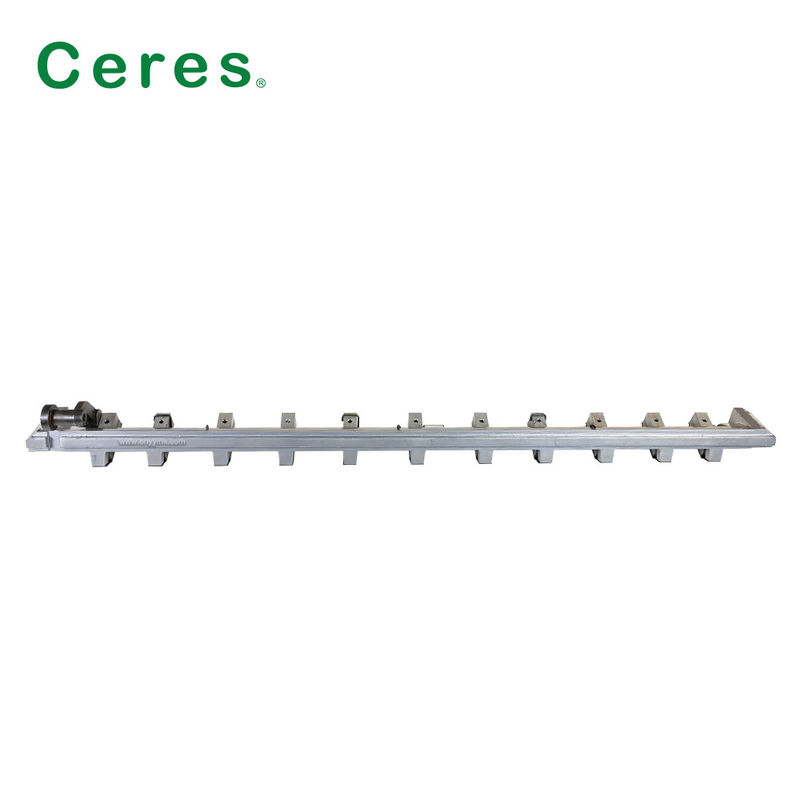

হেইডেলবার্গ কর্ড ৬৪ প্রিন্টিং মেশিনের খুচরা যন্ত্রাংশ অফসেট গ্রিপার বার

স্পেসিফিকেশন:

গ্রিপার বারগুলি অসংখ্য চাপের শিকার হয়। চলমান অংশগুলির ওজন বাড়ার সাথে সাথে এগুলি বৃদ্ধি পায়। এবং অবশ্যই, আরও চাপ মানে আরও রক্ষণাবেক্ষণ, বাধা এবং মেশিনের উপলব্ধতা হ্রাস পাওয়ার ঝুঁকি।

ডিজাইনটিও উন্নত করা হয়েছে। নতুন প্রযুক্তিগত সমাধান তৈরি করা হয়েছে, যান্ত্রিক নকশা উন্নত করা হয়েছে এবং নতুন গ্রিপার লাগানো হয়েছে, যা শীট গ্রহণ উন্নত করে।

আমরা হাইডেলবার্গ, রোল্যান্ড, কোমোড়ি এবং অন্যান্য আন্তর্জাতিক ব্র্যান্ডের প্রিন্টিং মেশিনের বিভিন্ন ধরণের স্পেয়ার পার্টস পেশাদারভাবে সরবরাহ করি। উচ্চ মানের এবং প্রতিযোগিতামূলক মূল্যে

বৈশিষ্ট্য:
১. হিকি পিকার্স
২. হাইডেলবার্গ স্পেয়ার পার্টস
৩. নিখুঁত গুণমান


১. ইনস্টলেশন-পজিশন ডায়াগ্রাম ও পরিধান-শনাক্তকরণ পদ্ধতি

ছবির প্রয়োজনীয়তা: টীকাযুক্ত কাঠামোগত স্কিম্যাটিক ডায়াগ্রাম আপলোড করুন

1. স্কিম্যাটিক চিহ্ন: ডেলিভারি গ্রিপার বার / গ্রিপার ফিঙ্গার / গ্রিপার প্যাড / মাউন্টিং শ্যাফট / বিয়ারিং সিট / চেইন সংযোগ ছিদ্র (收纸牙排, 叼纸牙片, 牙垫, 安装轴, 轴承座, 链条连接孔)

পরিধান-শনাক্তকরণ পদ্ধতি (现场磨损检测方法)

表格

মন্তব্য: যদি উপরের ২টির বেশি পরিধান লক্ষণ দেখা যায়, তবে আংশিক মেরামতের পরিবর্তে পুরো গ্রিপার-বার প্রতিস্থাপনের সুপারিশ করা হয়।

২. ধাপে ধাপে ইনস্টলেশন ও প্রতিস্থাপন নির্দেশিকা (চিত্রের প্রয়োজনীয়তা সহ)

প্রয়োজনীয় ধাপ-ছবি: ① সুরক্ষা লক-আউট; ② চেইন ও ফিক্সিং বোল্ট আলগা করুন; ③ পুরানো গ্রিপার-বার বের করুন; ④ নতুন গ্রিপার-বার স্থাপন করুন; ⑤ বোল্ট ফিক্সিং; ⑥ গ্রিপার-ফিঙ্গার গ্যাপ অ্যাডজাস্টমেন্ট; ⑦ জগ-টেস্ট ও ট্রায়াল-প্রিন্ট স্যাম্পেল

1. ধাপ ১ সুরক্ষা প্রস্তুতি: প্রেস সম্পূর্ণভাবে বন্ধ করুন, প্রধান পাওয়ার কাট করুন, সুরক্ষা লক-আউট মোড সক্রিয় করুন, রক্ষণাবেক্ষণ অবস্থায় প্রবেশ করুন।
2. ধাপ ২ সম্পর্কিত আনুষাঙ্গিকগুলি বিচ্ছিন্ন করুন: সুরক্ষা গার্ড কভার সরান; রেফারেন্সের জন্য মূল টাইমিং পজিশন চিহ্নিত করুন; চেইন সংযোগ পিনগুলি মুক্ত করুন; পুরানো গ্রিপার-বারের দুই প্রান্তের ফিক্সিং বোল্টগুলি আলগা করুন।
3. ধাপ ৩ পুরানো গ্রিপার-বার বের করুন: পুরানো বারটি ধীরে ধীরে স্লাইড করে বের করুন, সিলিন্ডারের পৃষ্ঠ বা সংলগ্ন মেশিনের অংশগুলিতে আঁচড় লাগাবেন না। মাউন্টিং সিট পরিষ্কার করুন, কালির ধুলো ও ধাতব ধ্বংসাবশেষ সরান।
4. ধাপ ৪ নতুন গ্রিপার-বার স্থাপন করুন: YY-GRB-KORD64 নতুন গ্রিপার-বার মাউন্টিং পজিশনে লোড করুন; মূল চিহ্ন অনুযায়ী লোকেটটিং ছিদ্র এবং চেইন সংযোগ পজিশন সারিবদ্ধ করুন।
5. ধাপ ৫ ফাস্টেনারগুলি শক্ত করুন: দুই প্রান্তের ফিক্সিং বোল্ট এবং চেইন-পিন শক্ত করুন; হাউজিং বিকৃতি এড়াতে অতিরিক্ত টর্ক করবেন না।
6. ধাপ ৬ গ্রিপার-ফিঙ্গার ক্লিয়ারেন্স ও চাপ অ্যাডজাস্ট করুন: প্রতিটি গ্রিপার-ফিঙ্গার গ্যাপ অ্যাডজাস্ট করুন, সমস্ত পজিশনের জন্য অভিন্ন গ্রিপিং ফোর্স নিশ্চিত করুন; গ্রিপার-প্যাডগুলির অবস্থা পরীক্ষা করুন, প্রয়োজনে একই সময়ে ক্ষয়প্রাপ্ত প্যাডগুলি প্রতিস্থাপন করুন।
7. ধাপ ৭ জগ-রান মেকানিক্যাল টেস্ট: ম্যানুয়ালি প্রেসটি কয়েকবার জগ করুন; কোন সংঘর্ষ, কোন জ্যামিং নেই, সমস্ত গ্রিপার-ফিঙ্গার সিঙ্ক্রোনাসভাবে খোলা-বন্ধ হচ্ছে তা নিশ্চিত করুন।
8. ধাপ ৮ কাগজ খাওয়ানো ট্রায়াল প্রিন্ট: কম-গতির টেস্ট প্রোডাকশন চালান; শীট স্থানান্তর, রেজিস্টার নির্ভুলতা, কাগজের প্রান্তের অবস্থা পরীক্ষা করুন; প্রয়োজনে চাপ ফাইন-টিউন করুন।
9. ধাপ ৯ আনুষ্ঠানিক উৎপাদন: ট্রায়াল-স্যাম্পেল যোগ্য হওয়ার পর, সুরক্ষা গার্ড পুনরুদ্ধার করুন এবং ব্যাপক-উৎপাদন শুরু করুন।

• প্রতিস্থাপনের পর শীট স্লিপিং: গ্রিপার-ফিঙ্গার চাপ অভিন্নতা ও গ্রিপার-প্যাড পরিধান পুনরায় পরীক্ষা করুন।
• মেকানিক্যাল সংঘর্ষের শব্দ: ইনস্টলেশন পজিশনিং এবং টাইমিং চিহ্ন পুনরায় নিশ্চিত করুন।

৩. প্রিন্টিং প্রেস মডেলের জন্য সম্পূর্ণ সামঞ্জস্যপূর্ণ লুক-আপ টেবিল

表格

গুরুত্বপূর্ণ বিজ্ঞপ্তি: এই গ্রিপার-বারটি বিশেষভাবে হাইডেলবার্গ কর্ড ৬৪ এর জন্য ডিজাইন করা হয়েছে। GTO52 / SM52 এর জন্য সরাসরি ব্যবহার করবেন না, যদিও ট্যাগগুলিতে সেই কীওয়ার্ডগুলি রয়েছে। কেনার আগে আপনার আসল পার্টের মাত্রা নিশ্চিত করুন।

৪. রিয়েল-শট ছবির প্রয়োজনীয়তা (≥৫ রিয়েল-শট ছবি + প্যাকেজ ছবি)

পণ্যের গ্যালারির জন্য ন্যূনতম ৬টি ওয়াটারমার্ক-মুক্ত ছবি আপলোড করুন:

1. সম্পূর্ণ-ইউনিট সামনের দৃশ্য: সম্পূর্ণ কর্ড ৬৪ অফসেট গ্রিপার-বার, সমস্ত গ্রিপার ফিঙ্গার দেখান
2. পার্শ্ব-প্রান্তের ক্লোজ-আপ: মাউন্টিং ছিদ্র, শ্যাফট-ছিদ্র ও ফিক্সিং-বোল্ট কাঠামো
3. আংশিক ক্লোজ-আপ: গ্রিপার-ফিঙ্গার অ্যাসেম্বলি, স্প্রিং-রিটার্ন মেকানিজম বিস্তারিত
4. নীচের-দৃশ্য শট: গ্রিপার-বারের মাউন্টিং ডেটাম ফেস
5. প্যাকেজিং ফিজিক্যাল ছবি: একক-পিস অ্যান্টি-কলিশন ফোম প্যাকেজ + বাইরের কার্টন
6. রেফারেন্স দৃশ্য: প্রেস ফ্রেমে ইনস্টল করা গ্রিপার-বার (ডেমো রেফারেন্স)

৫. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: MOQ কি? উত্তর: MOQ হল ১ পিস। একক-পিস জরুরি মেরামতের অর্ডার সমর্থন করে।

প্রশ্ন ২: লিড-টাইম কি? উত্তর: স্টকে থাকা পণ্য: পেমেন্ট নিশ্চিতকরণের পর ৩ কার্যদিবসের মধ্যে। কাস্টম-মেশিনিং বিশেষ-আকারের গ্রিপার-বার: অতিরিক্ত ৭-১২ কার্যদিবস। সরবরাহ ক্ষমতা: প্রতিদিন ১ পিসি।

প্রশ্ন ৩: কাস্টম পরিষেবা সমর্থন? উত্তর: হ্যাঁ। গ্রাহকের নমুনা / অঙ্কন অনুযায়ী কাস্টম দৈর্ঘ্য, দাঁতের সংখ্যা, ছিদ্র-পজিশন পরিবর্তন সমর্থন করে। কাস্টম পার্টসের জন্য উচ্চতর MOQ প্রয়োজন। অনুগ্রহ করে আসল পার্টের ছবি বা মাত্রার স্কেচ সরবরাহ করুন।

প্রশ্ন ৪: উপলব্ধ শিপিং বিকল্পগুলি কি কি? উত্তর: ছোট পার্সেল: ডিএইচএল / ইউপিএস / টিএনটি / ফেডেক্স। বাল্ক অর্ডার: সমুদ্রপথে পরিবহন। এটি ভারী-ওজনের ধাতব স্পেয়ার-পার্ট; কুরিয়ার শিপমেন্টের জন্য ভলিউমেট্রিক ওজন গণনা করুন।

প্রশ্ন ৫: এটি কি সরাসরি কর্ড ৬৪ এর জন্য আসল হাইডেলবার্গ OEM গ্রিপার-বার প্রতিস্থাপন করতে পারে? উত্তর: হ্যাঁ, কর্ড ৬৪ আসল সরঞ্জামের জন্য একই মাউন্টিং মাত্রা। অর্ডার দেওয়ার আগে আপনার আসল বার দৈর্ঘ্য এবং দাঁতের সংখ্যা দ্বিগুণ পরীক্ষা করুন।

প্রশ্ন ৬: ওয়ারেন্টি শর্তাবলী? উত্তর: স্বাভাবিক প্রেস অপারেটিং অবস্থার অধীনে ১২ মাসের ওয়ারেন্টি। খারাপ ইনস্টলেশন, কাগজ জ্যামের প্রভাব, মানব-সৃষ্ট সংঘর্ষের কারণে সৃষ্ট ক্ষতি ওয়ারেন্টির আওতায় পড়ে না।

প্রশ্ন ৭: প্রতিস্থাপনের পরেও রেজিস্টার ত্রুটি? উত্তর: অনুগ্রহ করে অন্যান্য সম্পর্কিত উপাদানগুলি পরীক্ষা করুন: গ্রিপার প্যাড, স্প্রিং, বিয়ারিং, চেইন টেনশন, প্রেস টাইমিং, শুধুমাত্র গ্রিপার-বার নয়।

৬. প্রতিযোগিতামূলক তুলনা টেবিল (আমাদের YY-GRB-KORD64 সুবিধাগুলি হাইলাইট করুন)

表格

৭. গ্রাহকের কেস ও প্রতিক্রিয়া

কেস ১ | দক্ষিণ-এশিয়া ছোট-অফসেট প্রিন্টিং ওয়ার্কশপ অ্যাপ্লিকেশন: হাইডেলবার্গ কর্ড ৬৪ প্রেস, ক্ষয়প্রাপ্ত আসল গ্রিপার-বারের কারণে ক্রমাগত রেজিস্টার ড্রিফট ও শীট-স্লিপিং সমস্যা। প্রতিক্রিয়া: পরিবর্তন ছাড়াই সরাসরি প্রতিস্থাপন; রেজিস্টার ত্রুটি দূর হয়েছে; ইনস্টলেশনের পর স্থিতিশীল শীট স্থানান্তর; বর্জ্য-শীট হার ব্যাপকভাবে কমেছে।

কেস ২ | ল্যাটিন-আমেরিকা ফর্ম-প্রিন্টিং ফ্যাক্টরি অ্যাপ্লিকেশন: কর্ড ৬৪ মেশিনের জন্য জরুরি ব্রেকডাউন মেরামত; এক-পিস স্টক গ্রিপার-বার কেনা হয়েছে। প্রতিক্রিয়া: দ্রুত শিপমেন্ট, মাত্রা পুরোপুরি মিলেছে; মেশিন দ্রুত স্বাভাবিক উৎপাদনে ফিরে এসেছে।

গ্রাহকের প্রশংসাপত্র: ✅ হাইডেলবার্গ কর্ড ৬৪ এর জন্য নিখুঁত মাত্রা মিল, সরাসরি সোয়াপ-ইন প্রতিস্থাপন। ✅ পুরানো অফসেট প্রেসের জন্য দীর্ঘস্থায়ী রেজিস্টার-শিফট ও শীট-স্লিপিং সমস্যা সমাধান করেছে। ✅ জরুরি প্রেস-মেরামতের অর্ডারের জন্য দ্রুত ডেলিভারি।

মন্তব্য: গ্রাহকের ইনস্টলেশন রেফারেন্স ছবি বিক্রয় দল থেকে অনুরোধে উপলব্ধ।
